一、产品概述
本产品为富锌重防腐粉末涂料，是专为高腐蚀环境研发的高性能环保固体粉末涂料，以高纯度锌粉为核心防腐成分，搭配优质环氧树脂为基材，辅以专用防结块剂、流平剂及特种固化剂，经精准配比、熔融挤出、精细粉碎、分级筛分等先进工艺制备而成。产品无溶剂、无VOC排放，施工便捷且可回收利用，固化后涂层锌含量高、附着力强，兼具阴极保护与物理屏蔽双重防腐功效，能有效抵御海洋大气、工业腐蚀、酸碱介质等恶劣环境侵蚀，为基材提供长效重防腐保护，广泛应用于各类需高强度防腐的工业、海洋及户外工程场景。
二、产品特点
• 重防腐性能卓越：锌含量高（锌粉含量60%-90%，可按需定制），锌粉均匀分散于涂层中，通过阴极保护作用优先牺牲锌粉，有效隔绝水分、氧气及腐蚀性介质与基材接触，物理屏蔽与电化学防腐结合，耐盐雾可达1000h以上，大幅延长基材使用寿命。
• 阴极保护长效：锌粉具有优异的电化学活性，当涂层出现破损时，锌粉可作为阳极优先腐蚀，为钢铁等基材提供阴极保护，避免基材锈蚀，防腐效果持久，适配长期处于高腐蚀环境的产品使用需求。
• 附着力与理化性能优异：涂层与钢材、铝材等金属基材附着力达到0级，冲击强度≥50kg·cm，铅笔硬度≥1H，弯曲性能优良，耐刮擦、抗碰撞，涂层坚韧耐磨，不易脱落、开裂，能适应复杂工况下的使用需求。
• 环保节能，施工便捷：100%固体粉末形态，无溶剂、无污染，施工过程中无有毒气体排放，未附着粉末可回收循环利用，利用率达90%以上，符合国家环保政策及绿色生产要求；适配常规静电喷涂设备，施工工艺简单，可实现厚涂，无需复杂调试，连续涂装效果稳定。
• 耐候耐介质性强：添加专用抗老化、抗紫外线及耐化学助剂，能有效抵御海洋大气、工业废气、酸碱溶液、盐雾、湿热等恶劣环境，长期使用不粉化、不脱落、不失效，适配海洋工程、化工设备等重防腐场景。
• 适配基材广泛：主要适配钢材、铝材、锌合金等金属基材，尤其适用于碳钢、低合金钢等易锈蚀基材，可作为底漆单独使用，也可与面漆配套使用，提升整体防腐等级。
三、技术指标
（一）粉末技术指标
项目 | 检测标准 | 指标值 |
粉末外观 | 目测 | 松散均匀，呈银灰色（锌粉本色），无结块、无杂质、无明显粗颗粒，锌粉分散均匀 |
粒度（D50） | ASTM D5861 | 30-45μm（可根据重防腐施工需求微调） |
比重 | ISO 8130-2 | 1.40-2.30g/cm³（随锌含量变化略有浮动） |
水平流动性（180±2℃） | GB/T6554 | 16mm-30mm |
胶化时间（180±2℃） | GB/T16995 | 50-350s |
固化条件 | - | 180℃/15min 或 200℃/10min（以工件表面实际温度为准，厚涂可延长固化时间） |
锌粉含量 | GB/T 1725 | 60%-90%（可根据重防腐等级定制） |
（二）涂层技术指标
项目 | 检测标准 | 指标值 |
涂层外观 | 目测 | 银灰色均匀，表面平整，无缩孔、气泡、针孔、流挂等缺陷，锌粉分布均匀 |
光泽（60°） | GB/T 9754 | 哑光：10-30GU（可根据需求定制半哑光） |
冲击强度 | GB/T 1732 | ≥50kg·cm（正冲、反冲均达标） |
铅笔硬度 | GB/T 6739 | ≥1H |
附着力（划格法） | GB/T 9286 | 0级 |
弯曲试验 | GB/T 1731 | ≤2mm（无裂纹、无脱落） |
耐盐雾 | GB/T 1771 | ≥1000h（无明显锈蚀、变色、鼓泡，破损处腐蚀不扩散） |
耐湿热 | GB/T 1740 | 800h（无起皱、脱落、锈蚀） |
膜厚范围 | - | 80-150μm（重防腐最佳厚度，可根据腐蚀环境调整） |
耐候性（户外） | GB/T 1865 | 2000h（光泽保持率≥70%，无明显粉化、脱落） |
四、适用范围
本产品专为高腐蚀环境设计，凭借优异的重防腐性能和阴极保护功效，广泛应用于各类需长效防腐的工业、海洋及户外场景，尤其适合对防腐等级要求高的领域：
• 海洋工程领域：船舶甲板、船体结构、码头设施、海上平台、海水管道、港口机械等，抵御海洋盐雾、海水侵蚀，实现长效防腐；
• 工业领域：化工设备、石油管道、储罐、反应釜、冶炼设备、电镀设备、工业烟囱等，抵御工业废气、酸碱介质、高温腐蚀；
• 户外工程领域：桥梁结构、钢结构厂房、铁塔、高压输电线路支架、轨道交通设施、污水处理设备等，耐户外风雨、湿热、大气腐蚀；
• 其他重防腐场景：矿山设备、工程机械、汽车底盘、集装箱、五金配件等，尤其适用于易锈蚀金属基材的底漆防护，可与面漆配套使用提升装饰与防腐双重效果。
五、施工方法
（一）施工前准备
1. 基材处理：重防腐施工对基材处理要求极高，基材（主要为钢材、铝材）表面需彻底去除油污、锈蚀、氧化皮、灰尘及杂物，推荐采用喷砂除锈工艺，达到Sa2.5级以上，表面粗糙度控制在Ra 1.0-2.0μm，确保涂层与基材充分结合；喷砂后需在4小时内完成喷涂，避免基材二次氧化，若延迟喷涂，需重新清理基材表面。
2. 设备检查：采用高压静电喷涂设备（重防腐施工推荐自动静电喷涂线），检查喷枪、供粉系统、回收系统、固化炉是否正常运行；确保喷枪无堵塞、供粉均匀，回收系统密封良好，固化炉温度均匀，无局部过热或温度死角，满足重防腐厚涂施工需求。
3. 粉末准备：将本产品置于干燥、通风环境中回温至室温（20-25℃），因锌粉密度较大，使用前需轻轻搅拌均匀，避免锌粉沉淀；若粉末出现轻微结块，可轻轻粉碎后筛选使用，严禁剧烈碾压，避免破坏锌粉颗粒结构，影响防腐效果；开封后的粉末需及时使用，未用完部分密封保存，防止受潮、氧化。
（二）施工参数
• 喷涂电压：70-90kV（厚涂可适当提高电压至80-90kV）
• 喷涂电流：25-35mA
• 喷枪与工件距离：15-25cm（确保锌粉均匀附着，避免漏喷）
• 喷涂气压：0.4-0.55MPa（根据粉末流动性微调，确保厚涂均匀）
• 喷房温湿度：温度18-25℃，相对湿度50-65%，避免温湿度过高导致涂层出现针孔、气泡，影响重防腐效果
• 膜厚控制：单次喷涂膜厚50-80μm，重防腐厚涂需求可分两次喷涂，间隔8-12分钟，确保最终膜厚达到80-150μm，涂层均匀无漏底、无流挂。
（三）固化工艺
喷涂完成后，将工件送入固化炉，确保工件表面温度均匀达标（大件、厚涂工件需延长升温时间，确保内外温度一致）；固化条件为180℃保持15分钟，或200℃保持10分钟，厚涂工件可延长固化时间3-5分钟，确保涂层完全固化，充分发挥锌粉的阴极保护功效；固化完成后，自然冷却至室温，冷却过程中避免碰撞、刮擦涂层，防止涂层破损影响防腐性能。
（四）施工注意事项
• 施工人员需佩戴防尘口罩、防护眼镜、耐粉手套、防护服等防护用品，避免吸入锌粉或皮肤直接接触粉末；附着于皮肤上的粉末，可用肥皂清洗干净，严禁用手直接擦拭未固化的涂层；锌粉属于易燃粉末，施工区域严禁吸烟、动火。
• 喷涂时保持喷枪匀速移动，速度控制在25-40cm/s，避免局部堆积粉末导致流挂，同时避免漏喷，确保涂层均匀，锌粉分布一致；喷房内需保持干净，避免混入其他颜色粉末或杂质，污染涂层，影响防腐效果。
• 未使用完的粉末，需密封存放于干燥、阴凉、通风环境中，避免受潮、氧化；施工中产生的回收粉末，需与新粉按1:1比例混合，搅拌均匀并筛选后再喷涂，确保涂层锌含量均匀，防腐性能一致。
• 固化炉需定期清理炉壁杂质，避免杂质掉落至涂层表面，影响涂层平整度和防腐性能；施工结束后，及时清理喷枪、供粉管道，防止锌粉结块堵塞设备，保障下次施工顺利。
• 重防腐施工后，若需配套面漆，需在涂层完全冷却后（室温下放置24小时以上）进行，选用与本产品相容性好的防腐面漆，确保层间附着力，提升整体防腐与装饰效果；避免在高温、潮湿、大风或粉尘较多的环境中施工。
六、储存与运输
（一）储存条件
• 储存于干燥、通风、清洁、阴凉的室内仓库，远离潮湿、雨淋、阳光直射，避免靠近火源、热源（如暖气、锅炉、烤箱等），储存温度控制在20-25℃，相对湿度≤60%，防止粉末受潮、结块及锌粉氧化，影响重防腐性能。
• 产品采用密封包装（PE袋+加厚防潮纸箱），内置干燥剂，放置于托盘上，避免直接接触地面，防止受潮；不同批次、不同锌含量的产品分开存放，做好标识，标注批次、锌含量及生产日期，避免混淆，便于施工取用。
• 保质期：在上述储存条件下，保质期为12个月；超过保质期后，需重新进行锌含量、附着力等性能检测，若检测结果符合本说明书技术指标，可继续使用；开封后建议在15天内用完，避免锌粉氧化、粉末受潮。
（二）运输要求
• 运输过程中，避免剧烈碰撞、挤压、暴晒、雨淋，防止包装破损，导致粉末受潮、污染及锌粉氧化；运输车辆需保持干燥、清洁，远离火源、热源，避免高温、潮湿环境，尤其适合大批量重防腐材料运输。
• 本产品属于易燃粉末（锌粉特性），运输时需按照易燃固体货物运输规范操作，严禁与易燃易爆、腐蚀性、易潮湿物品混运，配备相应的防火器材，遵守相关交通规则。
• 搬运时轻拿轻放，避免粉末散落、包装破损；装卸过程中做好个人防护，佩戴防尘口罩，避免吸入锌粉；大批量运输时，需固定货物，防止运输过程中晃动导致包装破损、锌粉沉淀。
七、安全与环保
（一）安全注意事项
• 施工人员上岗前需进行安全培训，熟悉施工流程及安全注意事项，全程佩戴个人防护用品（防尘口罩、防护眼镜、手套、防护服等），避免锌粉吸入呼吸道或接触皮肤、眼睛；若锌粉进入眼睛，立即用大量清水冲洗15分钟以上，并及时就医；若不慎误食，需及时就医，切勿催吐。
• 施工区域需保持良好通风，配备通风设备，降低空气中锌粉浓度，避免粉尘积聚；严禁在施工区域吸烟、动火，防止粉尘爆炸，配备干粉灭火器等消防器材，定期检查消防器材的有效性，符合重防腐施工安全要求。
• 设备操作人员需严格按照设备操作规程操作，避免设备故障导致安全事故；施工结束后，及时清理施工现场，回收散落锌粉，避免粉尘飞扬，保障施工环境安全；锌粉散落处需及时清理，防止滑倒。
（二）环保要求
• 本产品无溶剂、无VOC排放，不含有毒有害物质，烘烤过程中无有毒气体产生，符合国家环保标准（GB/T 21782-2008）及绿色重防腐施工要求，属于环保型防腐涂料。
• 施工过程中产生的未附着锌粉及粉末，可回收循环利用，减少资源浪费；散落的锌粉及废弃粉末需收集后妥善处理，避免随风飘散污染环境、水体及土壤；过期或废弃粉末需按当地环保部门要求进行无害化处理，严禁随意丢弃。
• 固化过程中产生的少量废气，可通过通风设备排出，若废气浓度较高，需经净化处理后再排放，符合当地废气排放标准，避免污染施工周边环境。
八、常见问题及解决方法
常见问题 | 产生原因 | 解决方法 |

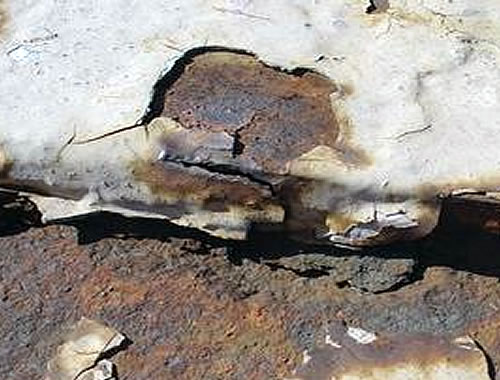

涂层附着力差、脱落 | 1. 基材前处理不彻底，有油污、氧化皮；2. 基材喷砂后二次氧化；3. 固化温度不足或时间不够；4. 锌粉分布不均 | 1. 重新进行基材前处理，达到Sa2.5级以上；2. 喷砂后4小时内完成喷涂；3. 调整固化参数，确保完全固化；4. 喷涂前充分搅拌粉末，确保锌粉均匀 |
涂层出现缩孔、气泡 | 1. 基材表面有水分、油污；2. 粉末受潮、锌粉氧化；3. 喷房温湿度过高；4. 固化时升温过快，涂层内气体未排出 | 1. 彻底清理基材表面，确保无水分、油污；2. 更换干燥粉末，避免锌粉氧化；3. 控制喷房温湿度；4. 固化时缓慢升温，分步固化 |

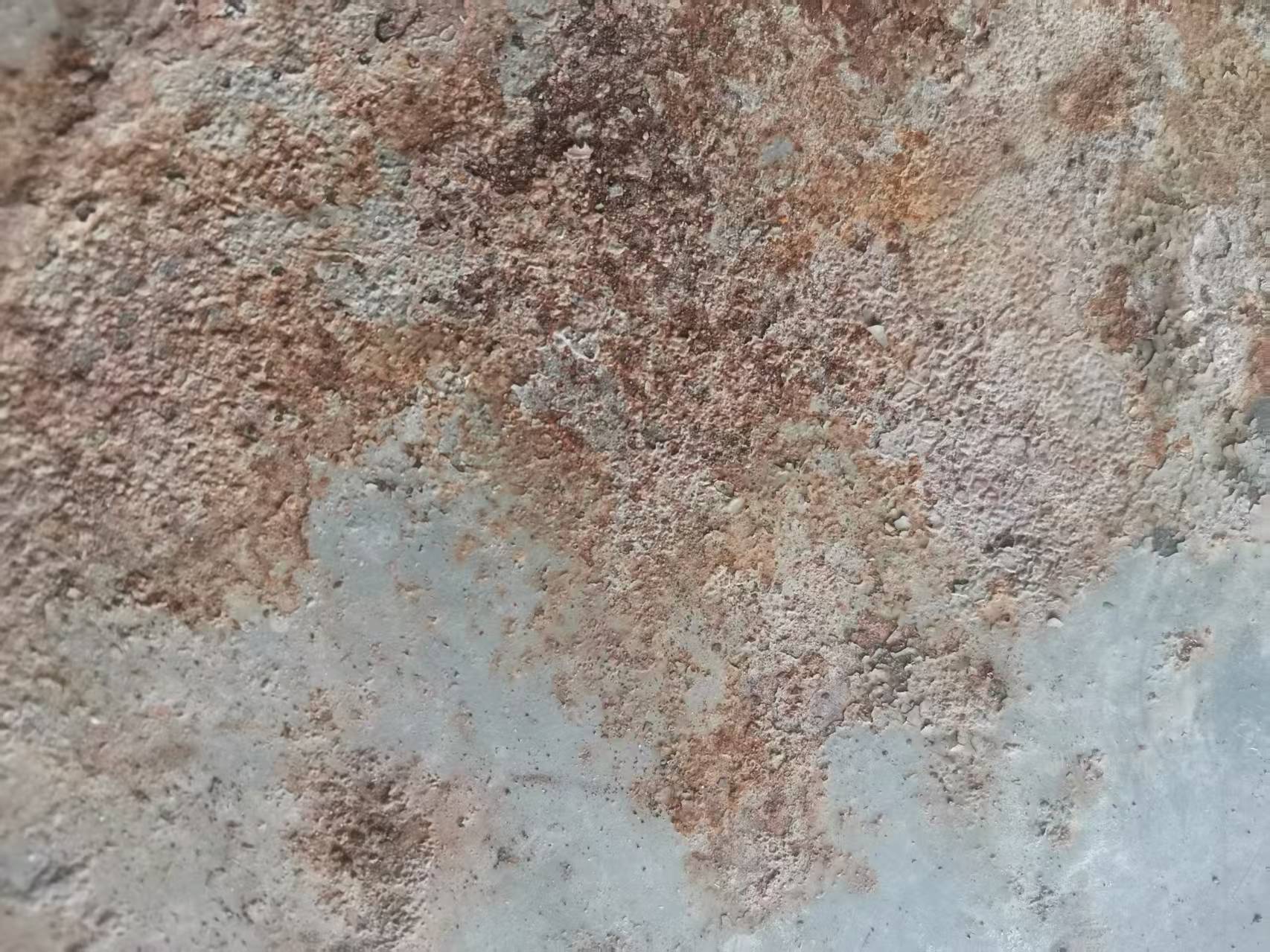

涂层耐盐雾性能不达标 | 1. 锌粉含量不足；2. 膜厚未达到要求；3. 锌粉分布不均；4. 固化不彻底；5. 基材前处理不到位 | 1. 选用符合要求的高锌含量粉末；2. 控制膜厚达到80-150μm；3. 喷涂前充分搅拌粉末；4. 调整固化参数，确保完全固化；5. 加强基材前处理 |
涂层出现流挂、针孔 | 1. 喷涂膜厚过厚；2. 喷涂气压过低；3. 喷枪移动速度过慢；4. 喷房温湿度过高 | 1. 控制喷涂膜厚，分两次喷涂；2. 适当提高喷涂气压；3. 加快喷枪移动速度，保持匀速；4. 控制喷房温湿度 |
锌粉沉淀、涂层色泽不均 | 1. 粉末未搅拌均匀；2. 喷涂气压过高，锌粉被吹离工件；3. 粉末储存不当，锌粉氧化 | 1. 喷涂前充分搅拌粉末，确保锌粉均匀；2. 调整喷涂气压至合适范围；3. 更换储存得当的未氧化粉末 |
九、售后服务
1. 本公司提供产品质量保证，若产品在保质期内，经权威检测不符合本说明书技术指标（尤其是锌含量、耐盐雾性能），可凭购买凭证及检测报告联系我公司，我们将及时为您提供退换货或技术解决方案，保障重防腐施工进度。
2. 提供专业重防腐施工技术指导，若您在施工过程中遇到附着力差、耐盐雾不达标等问题，可联系我公司技术人员，我们将在24小时内给予响应，协助您解决问题，确保重防腐施工质量。
3. 可根据具体重防腐需求（如定制锌含量、调整耐盐雾等级、适配特殊腐蚀环境等），研发个性化产品及配套施工方案，满足不同场景的重防腐要求。
4. 联系方式：见公司官网“联系我们”
咨询电话：___________
技术支持：___________
公司地址：___________
十、免责声明
1. 本说明书中的技术指标、施工方法均基于标准测试条件制定，实际重防腐使用过程中，因基材差异、施工环境、设备精度、操作水平等因素影响，可能会出现轻微偏差，敬请谅解；建议批量施工前先做小样测试，确认防腐效果后再批量施工。
2. 若因未按照本说明书要求进行储存、运输、施工，或擅自更改施工参数、混用其他粉末涂料，导致产品性能下降或出现质量问题，影响重防腐效果，本公司不承担相关责任。
3. 本产品的应用范围仅为参考，具体是否适用于您的重防腐场景，需根据基材类型、腐蚀环境（如海洋、化工、户外）等因素确认，建议提前进行适配性测试。
更新日期：2026年3月8日
版本号：V1.0
|（注：文档部分内容可能由 AI 生成)
