一、产品概述
本产品为高光粉末涂料，是采用优质环氧树脂、聚酯树脂为基材，搭配专用高光助剂、颜料及固化剂，经精准配比、熔融挤出、粉碎筛分等先进工艺制备而成的环保型固体粉末涂料。产品无溶剂、无VOC排放，施工便捷且可回收利用，固化后涂层呈现高光亮、高丰满度的装饰效果，同时具备优良的物理机械性能和可靠的防护性能，兼顾装饰性与实用性，广泛应用于各类需要高端高光外观及长效防护的产品领域，替代传统高光喷漆工艺，更环保、更高效、更耐用。
二、产品特点

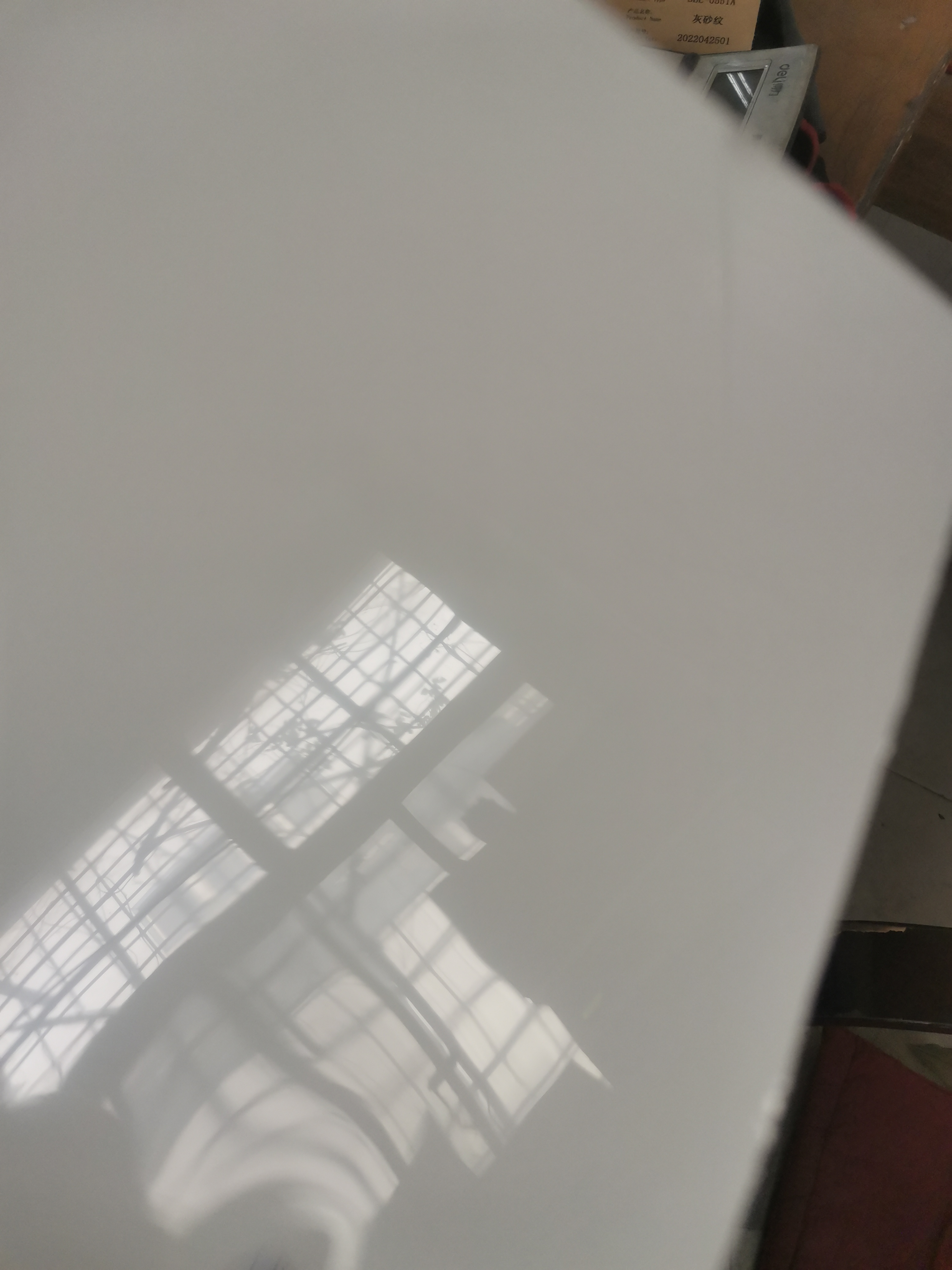

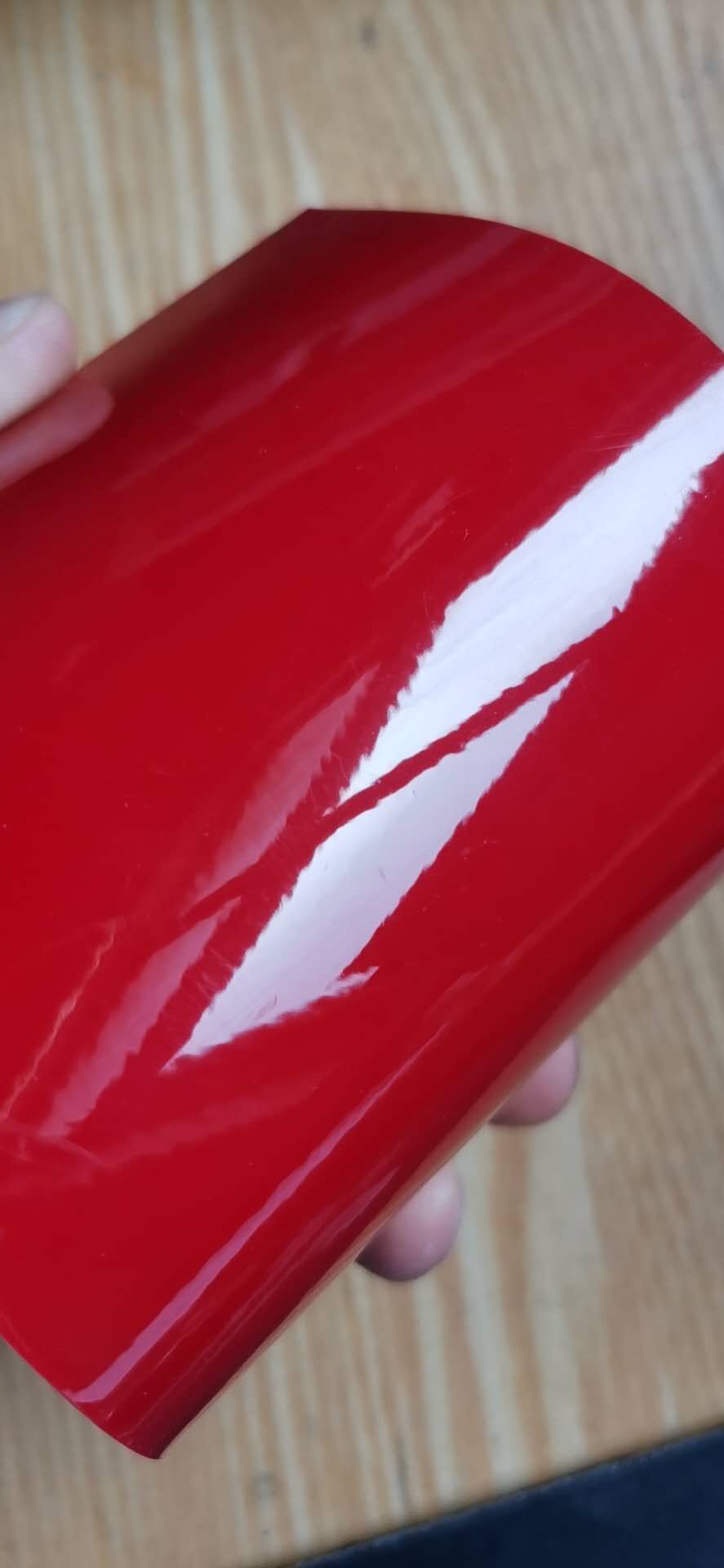

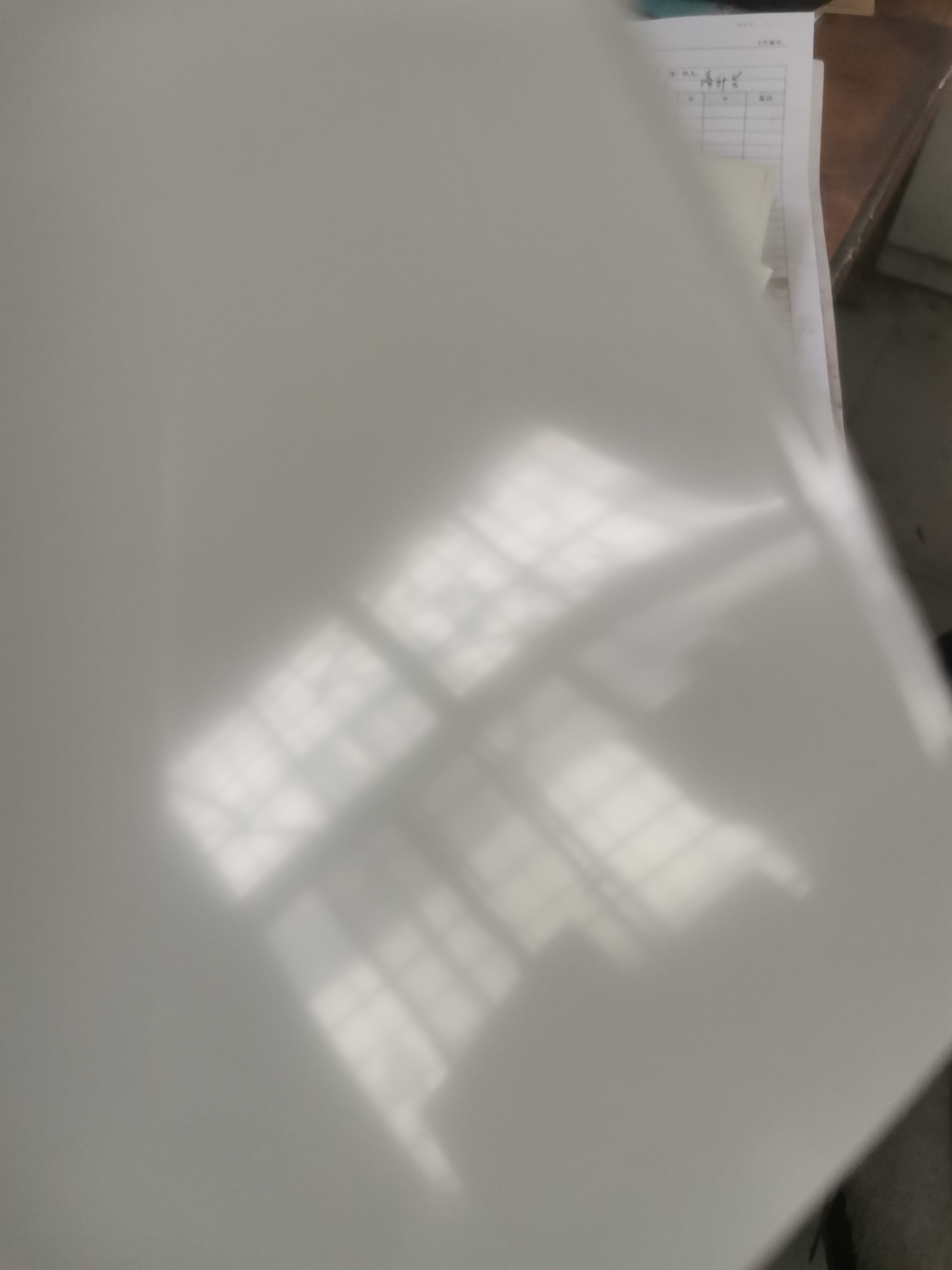

• 高光装饰性突出：涂层光泽度高（60°光泽≥85GU，可定制超高光≥95GU），表面平整光滑、色泽均匀，无流挂、无针孔，镜面质感强烈，能显著提升产品外观档次，适配对表面光泽要求高的高端产品。
• 理化性能优异：附着力达到0级，冲击强度≥50kg·cm，铅笔硬度≥1H，弯曲性能优良，耐刮擦、抗碰撞，涂层丰满度高，流平性佳，长期使用不易失光、不易褪色，保持高光质感持久。
• 防护性能可靠：具备良好的耐盐雾、耐湿热、耐化学腐蚀性能，常规条件下耐盐雾可达480h以上，耐湿热500h以上，能有效抵御水汽、酸碱、油污侵蚀，防止基材锈蚀，延长产品使用寿命。
• 环保节能：100%固体粉末形态，无溶剂、无污染，施工过程中无有毒气体排放，未附着的粉末可回收循环利用，利用率可达90%以上，符合国家环保政策及现代绿色生产需求，节能又环保。
• 施工便捷稳定：可适配常规静电喷涂设备，施工工艺简单，无需复杂调试，喷涂效率高；粉末流动性好，不易结块，连续涂装效果稳定，颜色均匀性佳，有效降低施工成本和废品率。
• 适用基材广泛：可广泛应用于钢材、铝材、锌合金、镁合金等各类金属基材，也可适配部分经特殊处理的非金属基材（如PC、ABS改性基材），适配性强，满足不同行业的应用需求。
三、技术指标
（一）粉末技术指标
项目 | 检测标准 | 指标值 |
粉末外观 | 目测 | 松散均匀，色泽一致，无结块、无杂质、无明显粗颗粒 |
粒度（D50） | ASTM D5861 | 33-38μm（可根据施工需求微调） |
比重 | ISO 8130-2 | 1.2-1.8g/cm³ |
水平流动性（180±2℃） | GB/T6554 | 18mm-32mm |
胶化时间（180±2℃） | GB/T16995 | 50-350s |
固化条件 | - | 180℃/15min 或 200℃/10min（以工件表面实际温度为准） |
（二）涂层技术指标
项目 | 检测标准 | 指标值 |
涂层外观 | 目测 | 高光平整、色泽均匀，无缩孔、气泡、针孔、流挂等缺陷，镜面效果明显 |
光泽（60°） | GB/T 9754 | 常规高光：85-95GU；超高光：≥95GU（可定制） |
冲击强度 | GB/T 1732 | ≥50kg·cm（正冲、反冲均达标） |
铅笔硬度 | GB/T 6739 | ≥1H |
附着力（划格法） | GB/T 9286 | 0级 |
弯曲试验 | GB/T 1731 | ≤2mm（无裂纹、无脱落） |
耐盐雾 | GB/T 1771 | 480h（无明显锈蚀、变色、鼓泡） |
耐湿热 | GB/T 1740 | 500h（无起皱、脱落、失光） |
膜厚范围 | - | 50-80μm（最佳高光装饰及防护效果） |
耐候性（户外） | GB/T 1865 | 1000h（光泽保持率≥80%，无明显褪色、粉化） |
四、适用范围
本产品凭借其优异的高光装饰效果和可靠的防护性能，广泛应用于以下领域，尤其适合对产品外观光泽度要求较高的场景：
• 家电行业：冰箱、洗衣机、空调、微波炉、电饭煲等家电外壳及零部件，提升家电高端质感，替代传统高光喷漆；
• 五金建材领域：高端门窗五金、家具金属配件、装饰五金、楼梯扶手、灯具支架等，彰显精致外观；
• 汽车及零部件领域：汽车内饰件、汽车装饰件、铝轮毂等，兼顾高光外观与耐刮擦性能；
• 电子数码领域：数码产品外壳、充电桩外壳、仪器仪表外壳等，提升产品科技感与美观度；
• 其他领域：工艺品、医疗器械、健身器材、交通设施、高端五金工具等，满足各类高端产品的装饰与防护需求。
五、施工方法
（一）施工前准备
1. 基材处理：基材表面需保持光滑、洁净、无油污、无锈蚀、无氧化皮及杂物，建议通过除油、除锈、磷化、钝化等前处理工艺，确保基材表面粗糙度适中（Ra 0.8-1.2μm），为涂层提供良好的附着力；对于非金属基材，需提前进行表面活化处理，做小样验证后再批量施工。
2. 设备检查：采用静电喷枪（推荐静电高压喷枪）施工，检查喷枪、供粉系统、回收系统、固化炉是否正常运行；确保喷枪无堵塞、供粉均匀，回收系统密封良好，固化炉温度均匀，无局部过热或温度死角。
3. 粉末准备：将本产品置于干燥、通风环境中回温至室温（20-25℃），若粉末出现轻微结块，可轻轻粉碎后筛选使用，严禁剧烈碾压，避免破坏粉末颗粒结构，影响高光效果；粉末开封后需及时使用，未用完部分密封保存。
（二）施工参数
• 喷涂电压：60-80kV
• 喷涂电流：20-30mA
• 喷枪与工件距离：15-22cm（距离过近易流挂，过远影响高光效果）
• 喷涂气压：0.3-0.45MPa（根据粉末流动性微调，避免气压过高破坏粉末）
• 喷房温湿度：温度18-25℃，相对湿度50-65%，温湿度过高易导致涂层出现针孔，过低影响喷涂均匀性
• 膜厚控制：单次喷涂膜厚30-40μm，如需达到50-80μm最佳膜厚，可分两次喷涂，间隔5-8分钟，确保涂层均匀，避免流挂，保证高光质感。
（三）固化工艺
喷涂完成后，将工件送入固化炉，确保工件表面温度均匀达标；固化条件为180℃保持15分钟，或200℃保持10分钟，具体可根据工件大小、厚度及基材类型适当调整（大件、厚件可延长固化时间2-3分钟）；固化完成后，自然冷却至室温，冷却过程中避免碰撞、刮擦涂层，防止影响高光表面。
（四）施工注意事项
• 操作人员需佩戴防尘口罩、防护眼镜、耐粉手套等防护用品，避免吸入粉末或皮肤直接接触粉末；附着于皮肤上的粉末，可用肥皂清洗干净，严禁用手直接擦拭未固化的涂层。
• 喷涂时保持喷枪匀速移动，速度控制在30-50cm/s，避免局部堆积粉末导致流挂，同时避免漏喷，确保涂层均匀，保障高光效果；喷房内需保持干净，避免混入其他颜色粉末或杂质，污染涂层。
• 未使用完的粉末，需密封存放于干燥环境中，避免受潮、污染；回收粉末需与新粉按1:3比例混合使用，确保涂层光泽度和颜色均匀一致，避免影响高光效果。
• 固化炉需定期清理炉壁杂质，避免杂质掉落至涂层表面，影响高光外观；施工结束后，及时清理喷枪、供粉管道，防止粉末结块堵塞设备，影响下次施工。
• 避免在高温、潮湿或粉尘较多的环境中施工，施工区域严禁吸烟、动火，配备干粉灭火器等消防器材，做好防火措施。
六、储存与运输
（一）储存条件
• 储存于干燥、通风、清洁的室内，远离潮湿、雨淋、阳光直射，避免靠近火源、热源（如暖气、锅炉、烤箱等），储存温度控制在25℃以下，相对湿度50-65%。
• 产品采用密封包装（PE袋+纸箱），放置于托盘上，避免直接接触地面，防止受潮；不同批次、不同型号、不同颜色的产品分开存放，做好标识，避免混淆。
• 保质期：在上述储存条件下，保质期为12个月；超过保质期后，需重新进行性能检测，若检测结果符合本说明书技术指标，可继续使用；开封后建议在1个月内用完，避免受潮、结块。
（二）运输要求
• 运输过程中，避免剧烈碰撞、挤压、暴晒、雨淋，防止包装破损，导致粉末受潮、污染；运输车辆需保持干燥、清洁，远离火源、热源，避免高温环境。
• 本产品属于非危险化学品，可按普通货物运输，运输过程中需遵守相关交通规则，严禁与易燃易爆、腐蚀性、易潮湿物品混运。
• 搬运时轻拿轻放，避免粉末散落；装卸过程中做好个人防护，佩戴防尘口罩，避免吸入粉末。
七、安全与环保
（一）安全注意事项
• 操作人员上岗前需进行安全培训，熟悉施工流程及安全注意事项，全程佩戴个人防护用品（防尘口罩、防护眼镜、手套、工作服等），避免粉末吸入呼吸道或接触皮肤、眼睛；若粉末进入眼睛，立即用大量清水冲洗15分钟以上，并及时就医；若不慎误食，需及时就医，切勿催吐。
• 施工区域需保持良好通风，配备通风设备，降低空气中粉末浓度，避免粉尘积聚；严禁在施工区域吸烟、动火，防止粉尘爆炸，配备干粉灭火器等消防器材，定期检查消防器材的有效性。
• 设备操作人员需严格按照设备操作规程操作，避免设备故障导致安全事故；施工结束后，及时清理施工现场，回收散落粉末，避免粉尘飞扬。
（二）环保要求
• 本产品无溶剂、无VOC排放，不含有毒有害物质，烘烤过程中无有毒气体产生，符合国家环保标准（GB/T 21782-2008），属于环保型粉末涂料。
• 施工过程中产生的未附着粉末，可回收循环利用，减少资源浪费；散落的粉末需收集后妥善处理，避免随风飘散污染环境；过期或废弃粉末需按当地环保部门要求进行无害化处理，严禁随意丢弃至河流、土壤中。
• 固化过程中产生的少量废气，可通过通风设备排出，若废气浓度较高，需经净化处理后再排放，符合当地废气排放标准。
八、常见问题及解决方法
常见问题 | 产生原因 | 解决方法 |
涂层高光效果差、光泽不足、发雾 | 1. 粉末受潮、结块；2. 施工环境温湿度过高；3. 固化温度不足或时间不够；4. 基材表面不光滑、有杂质；5. 喷涂气压过高，雾化过度 | 1. 更换干燥粉末，结块粉末粉碎筛选后使用；2. 控制喷房温湿度；3. 调整固化温度和时间，确保完全固化；4. 加强基材前处理，确保表面光滑洁净；5. 降低喷涂气压，调整雾化效果 |
涂层出现缩孔、气泡 | 1. 基材表面有油污、水分；2. 粉末受潮；3. 喷房内有油污或杂质；4. 固化时升温过快，涂层内气体未排出 | 1. 重新进行基材前处理，确保表面无油污、无水分；2. 更换干燥粉末；3. 清理喷房，避免污染；4. 固化时缓慢升温，分步固化 |
涂层附着力差、脱落 | 1. 基材前处理不彻底；2. 固化温度不足或时间不够；3. 喷枪与工件距离不当；4. 基材与涂料不兼容 | 1. 加强基材前处理，确保表面清洁；2. 调整固化参数，确保完全固化；3. 调整喷枪与工件距离至15-22cm；4. 针对基材做小样验证，必要时使用底涂 |
涂层出现流挂 | 1. 喷涂膜厚过厚；2. 固化温度过低，粉末流动性过强；3. 喷枪移动速度过慢；4. 喷枪距离工件过近 | 1. 控制喷涂膜厚，分两次喷涂；2. 提高固化温度；3. 加快喷枪移动速度，保持匀速；4. 调整喷枪与工件距离 |
涂层表面有划痕、杂质 | 1. 喷房内有杂质、粉尘；2. 固化炉内有杂质掉落；3. 冷却过程中涂层接触异物；4. 回收粉末混入杂质 | 1. 清理喷房，保持环境洁净；2. 清理固化炉，去除炉壁杂质；3. 冷却时避免涂层接触异物；4. 回收粉末筛选后再使用 |
九、售后服务
1. 本公司提供产品质量保证，若产品在保质期内，经权威检测不符合本说明书技术指标，可凭购买凭证及检测报告联系我公司，我们将及时为您提供退换货或技术解决方案。
2. 提供专业施工技术指导，若您在施工过程中遇到高光效果不佳、涂层缺陷等问题，可联系我公司技术人员，我们将在24小时内给予响应，协助您解决问题，确保施工顺利。
3. 可根据您的具体需求（如定制超高光光泽、特殊颜色、特定基材适配等），研发个性化产品及配套施工方案。
4. 联系方式（公司官网“联系我们”）：
咨询电话：___________
技术支持：___________
公司地址：___________
十、免责声明
1. 本说明书中的技术指标、施工方法均基于标准测试条件制定，实际使用过程中，因基材差异、施工环境、设备精度、操作水平等因素影响，可能会出现轻微偏差，敬请谅解；建议施工前先做小样测试，确认效果后再批量施工。
2. 若因未按照本说明书要求进行储存、运输、施工，或擅自更改施工参数、混用其他粉末涂料，导致产品性能下降或出现质量问题，本公司不承担相关责任。
3. 本产品的应用范围仅为参考，具体是否适用于您的产品，需根据基材类型、使用环境等因素确认，建议提前进行适配性测试。
更新日期：2026年3月8日
版本号：V1.0
|（注：文档部分内容可能由 AI 生成)
