一、产品概述

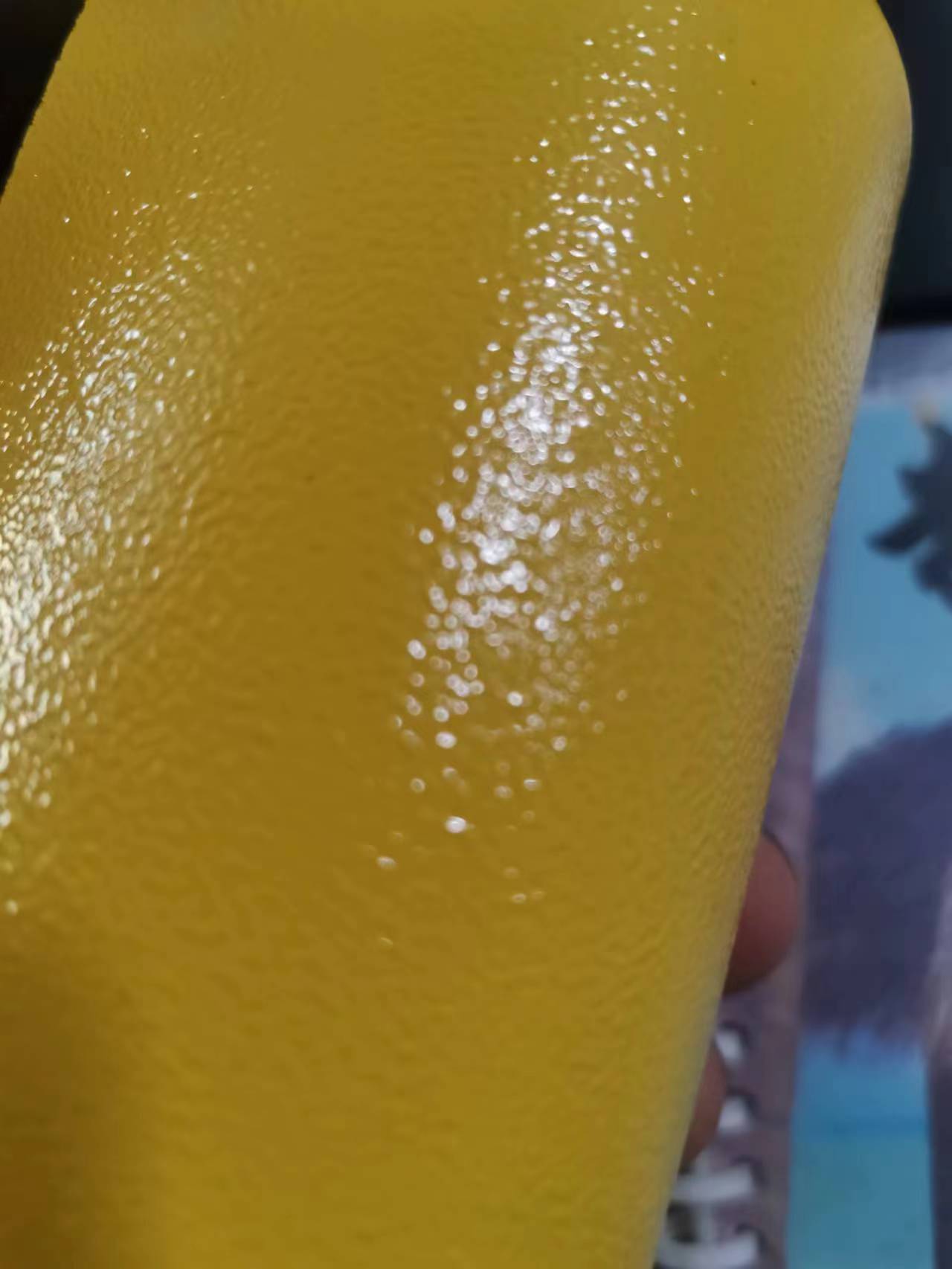

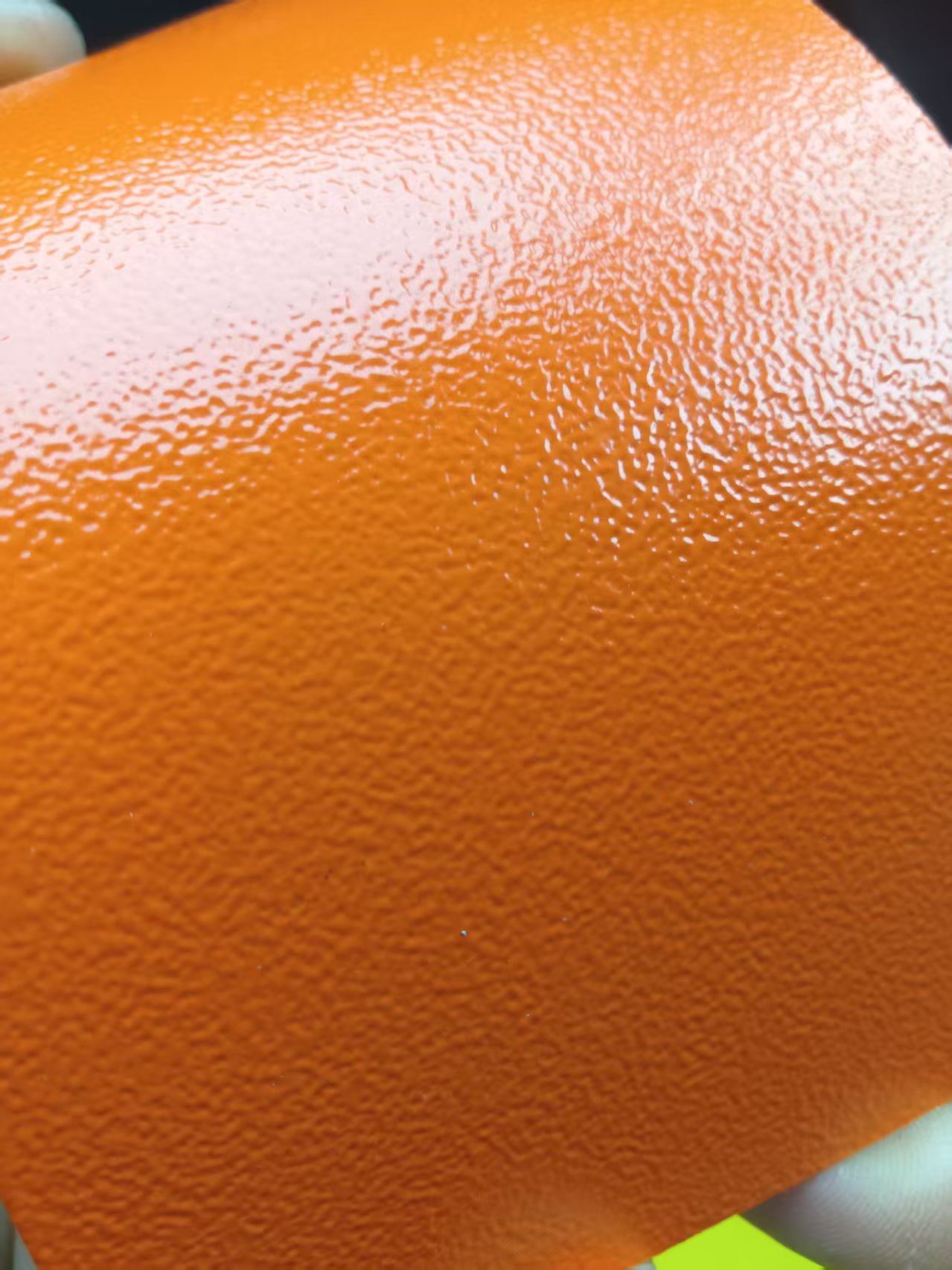

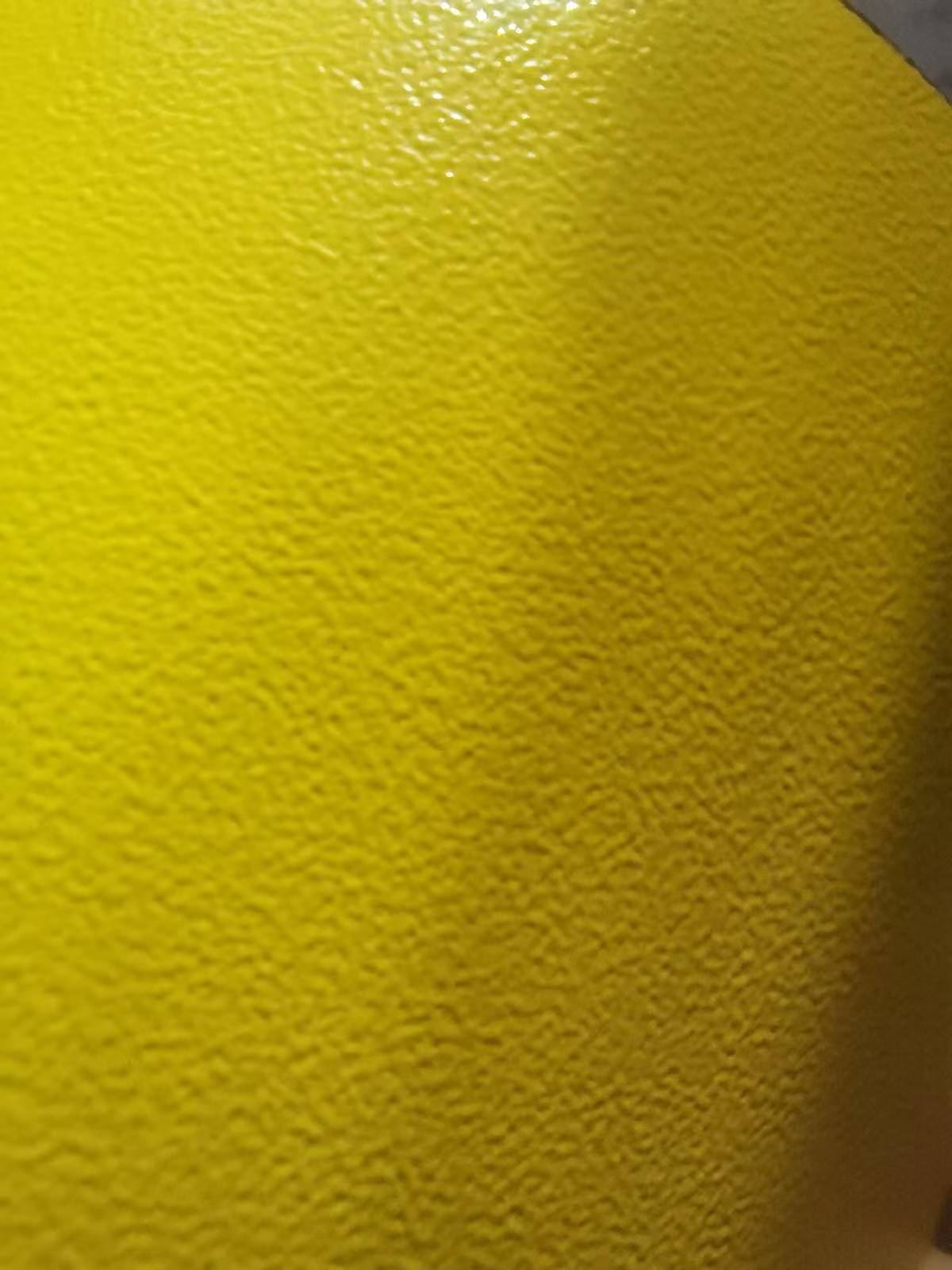

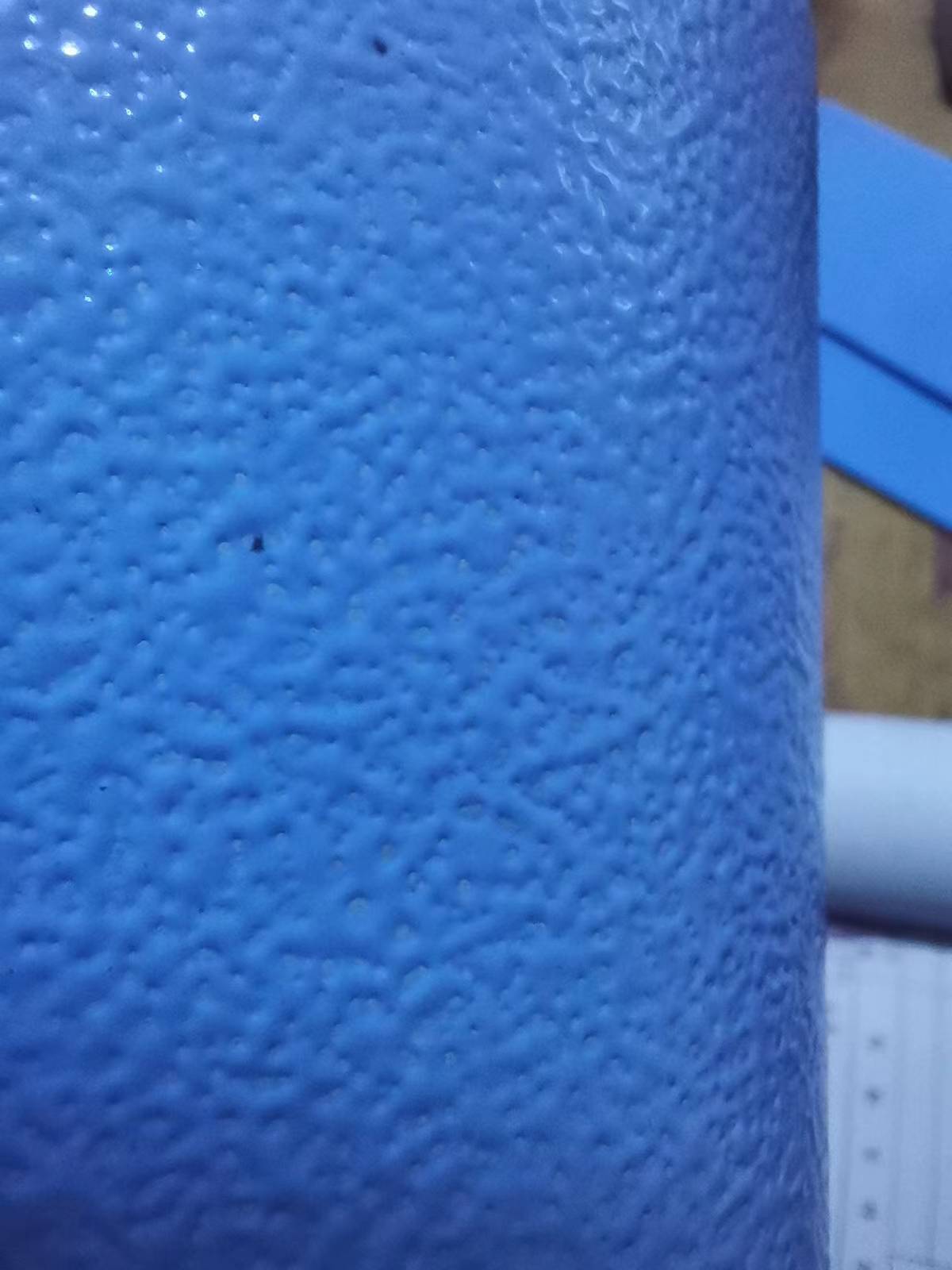

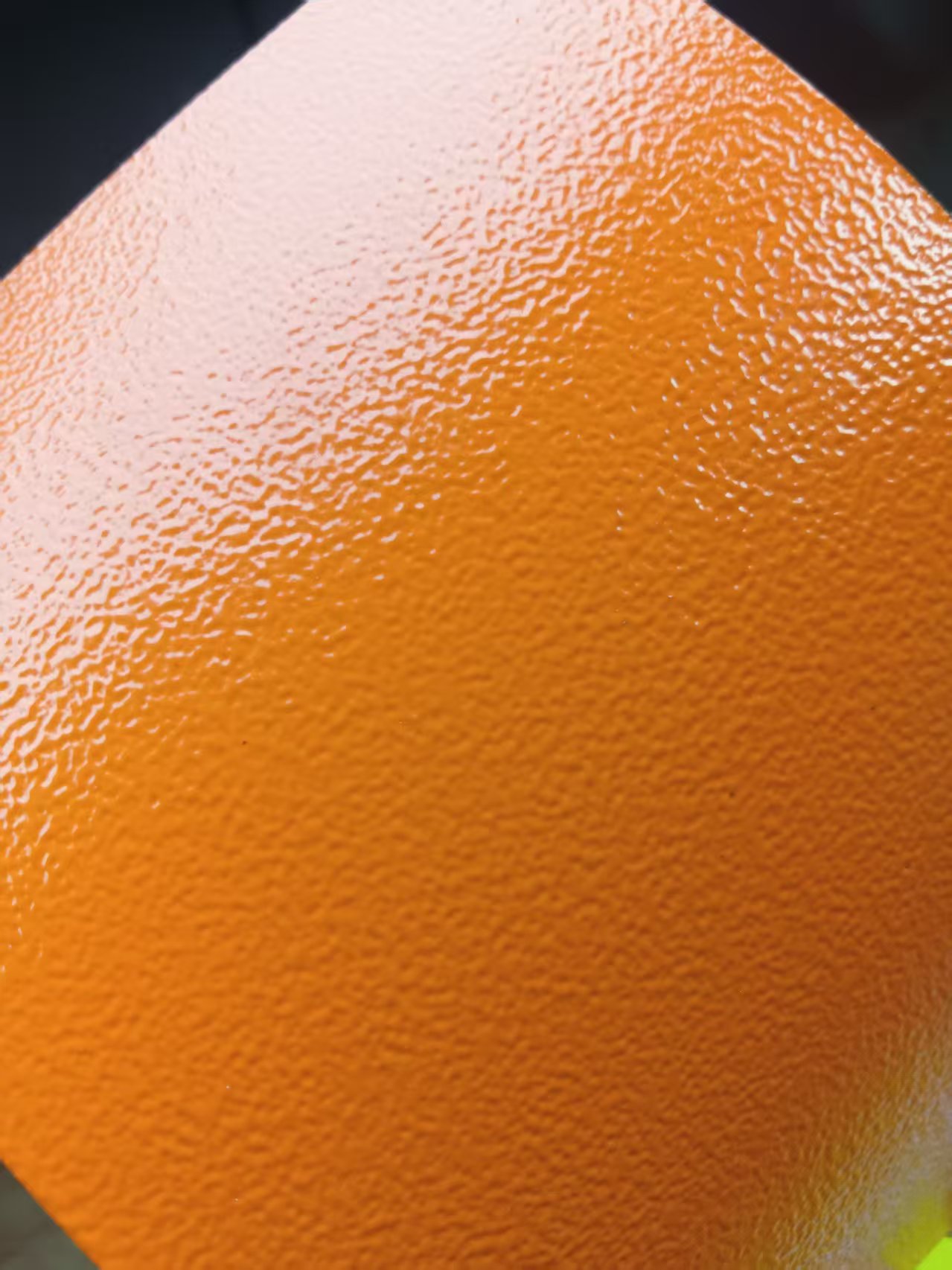

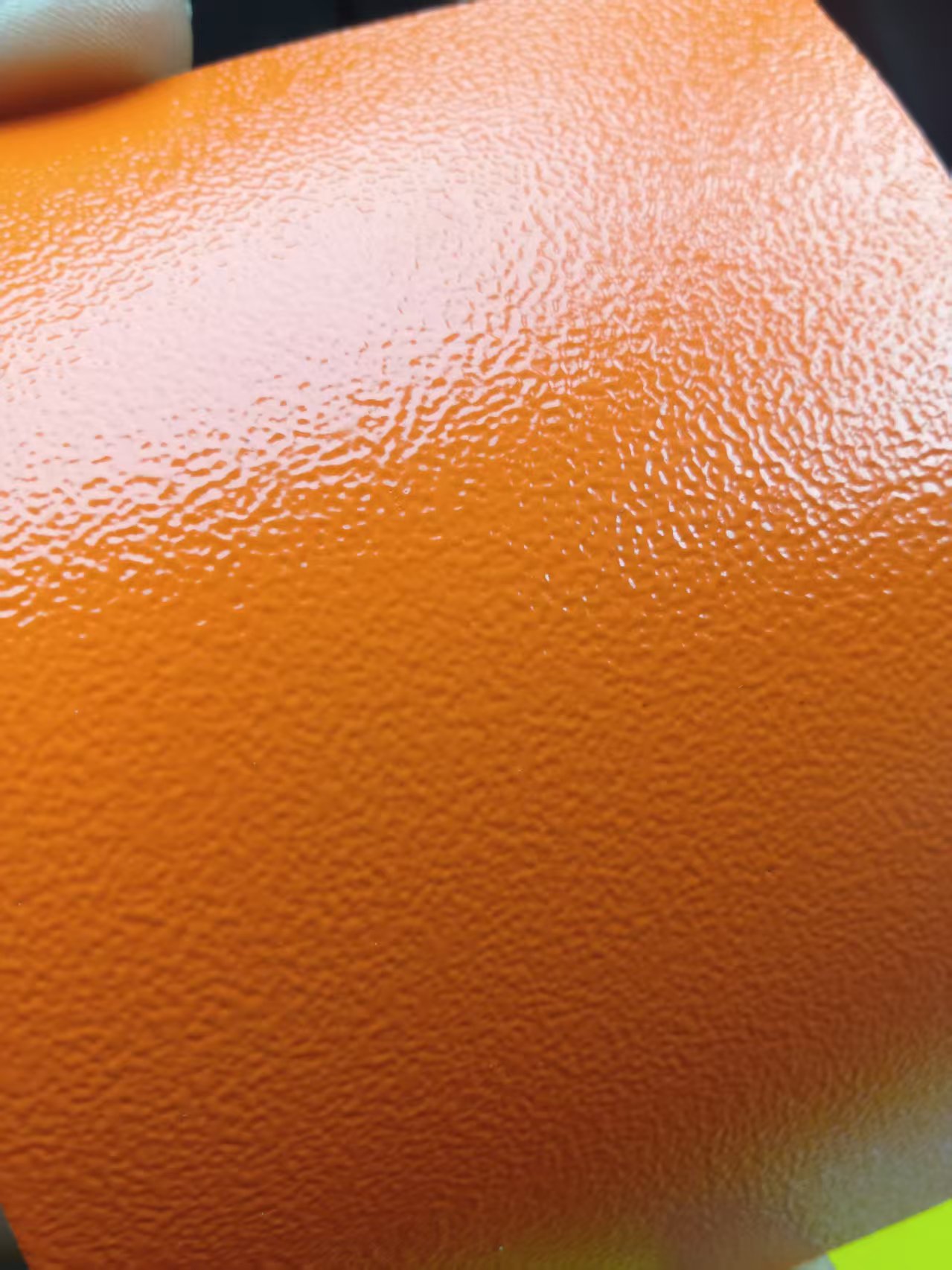

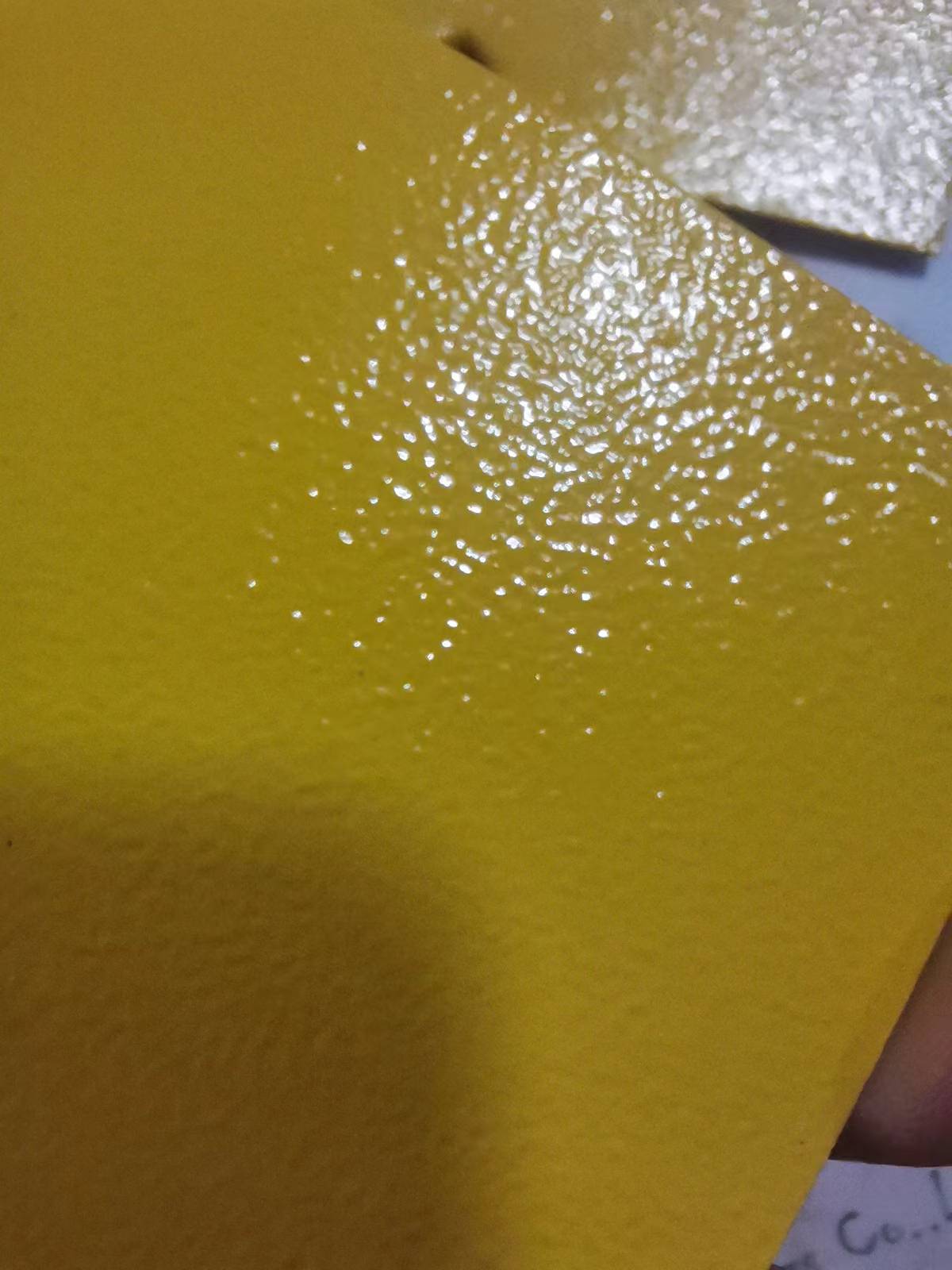

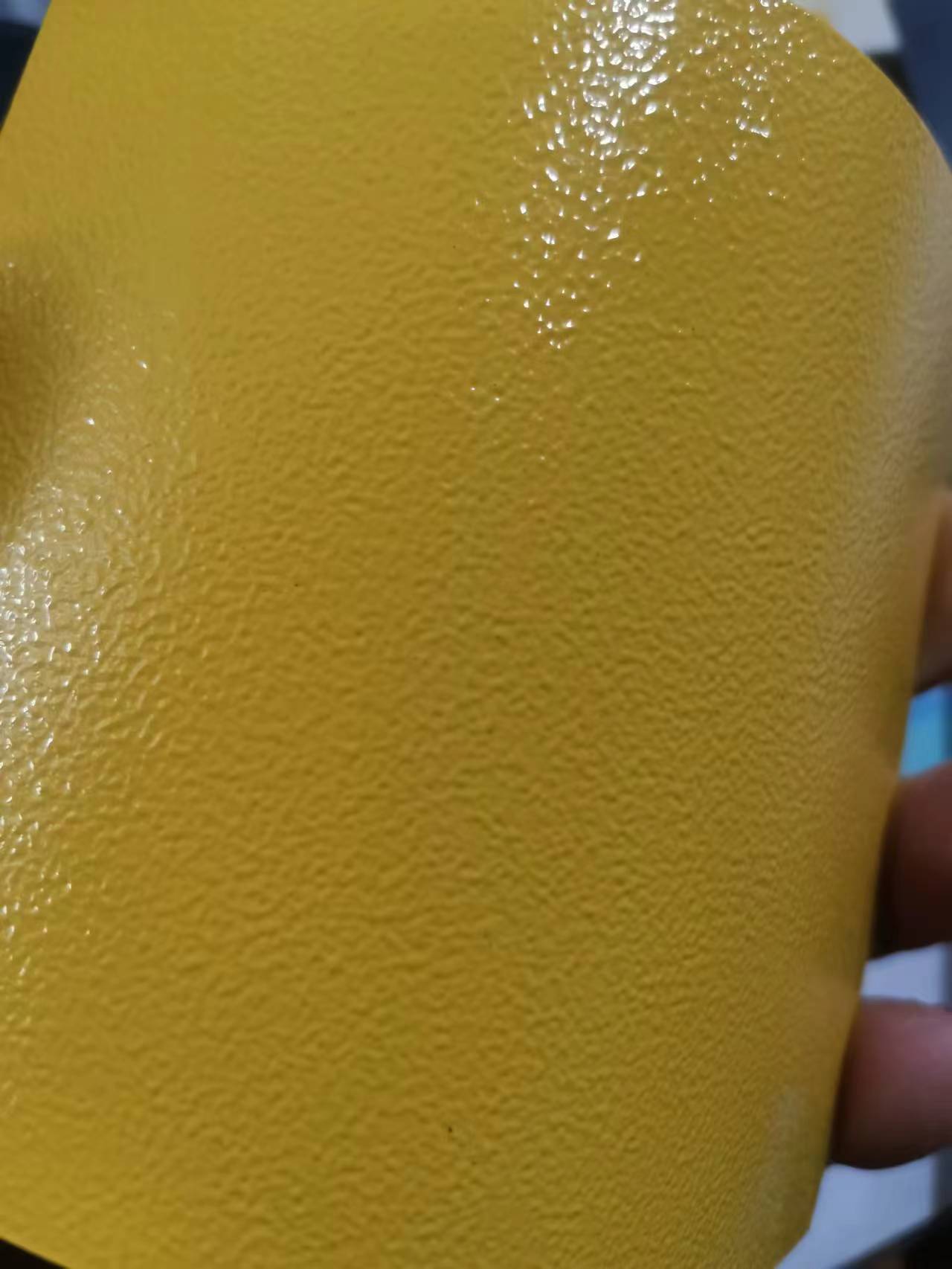

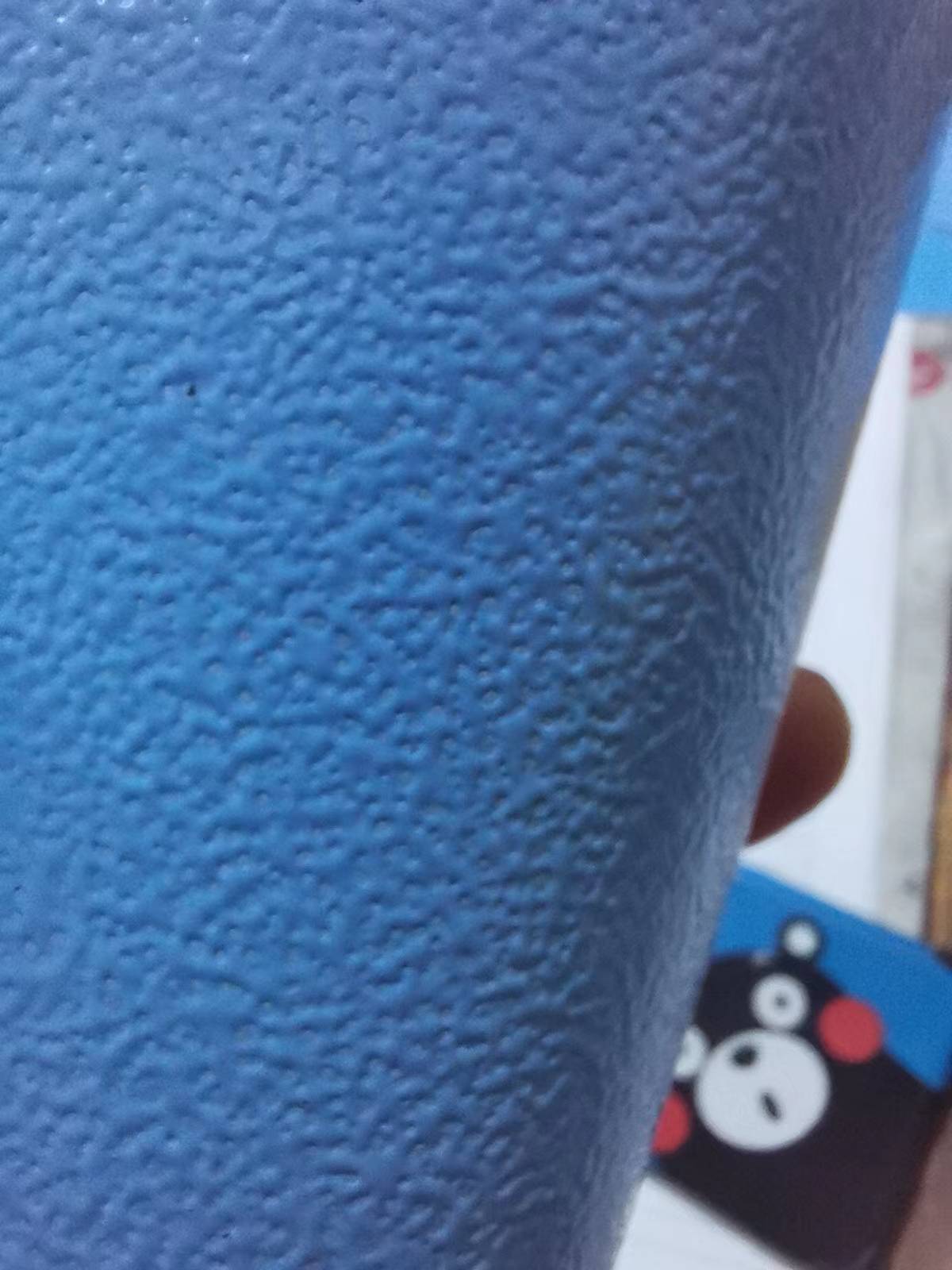

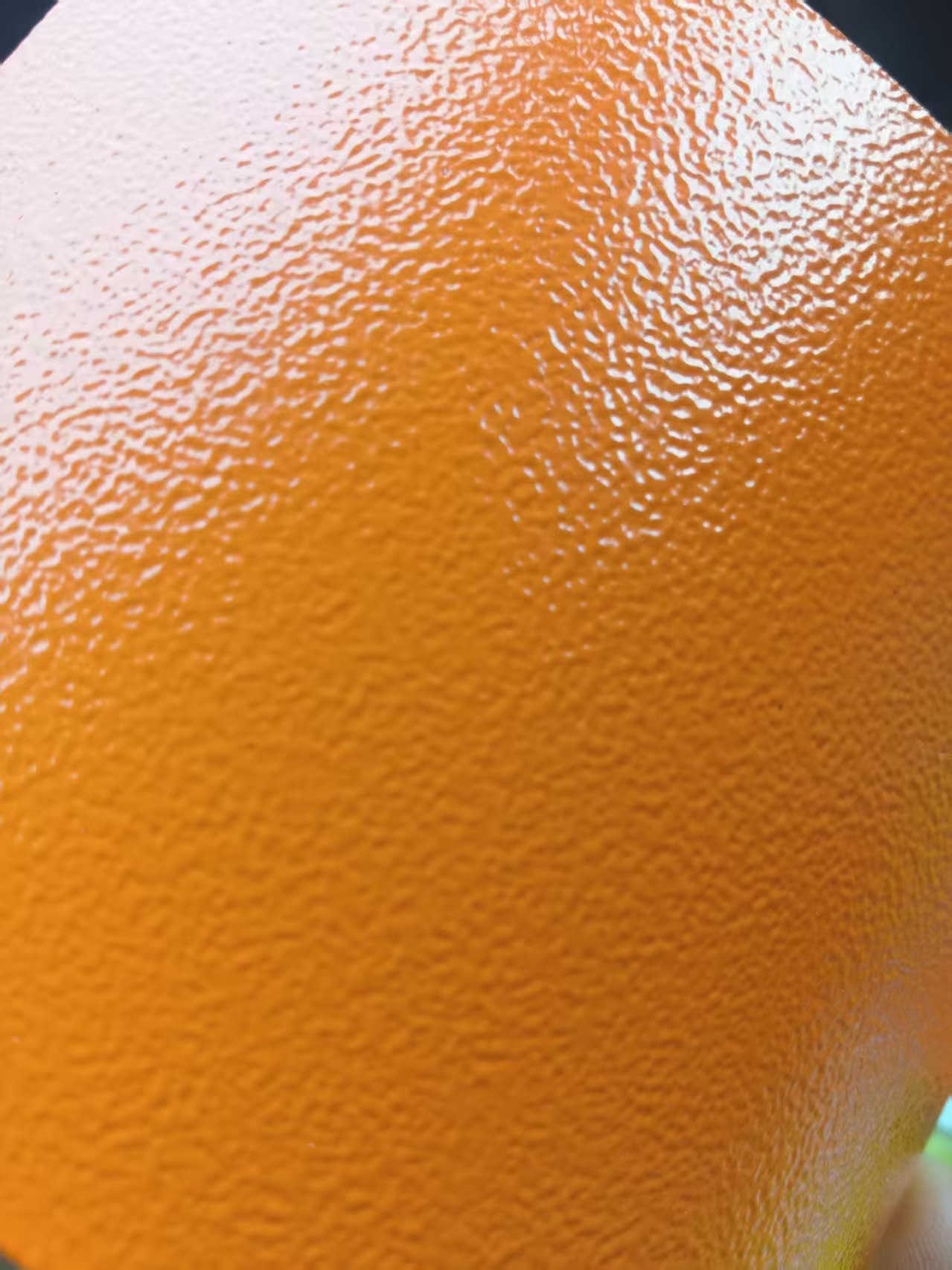

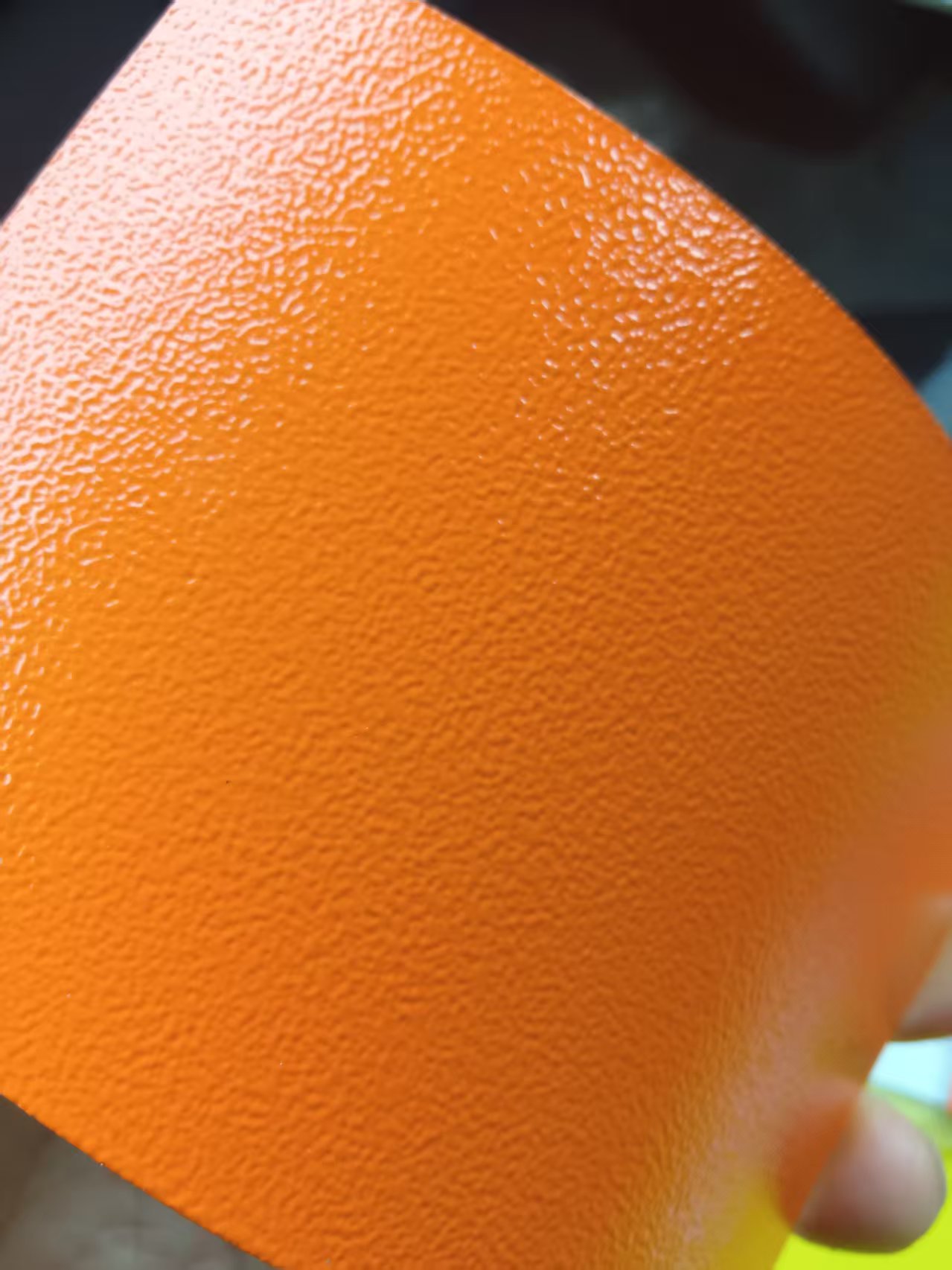

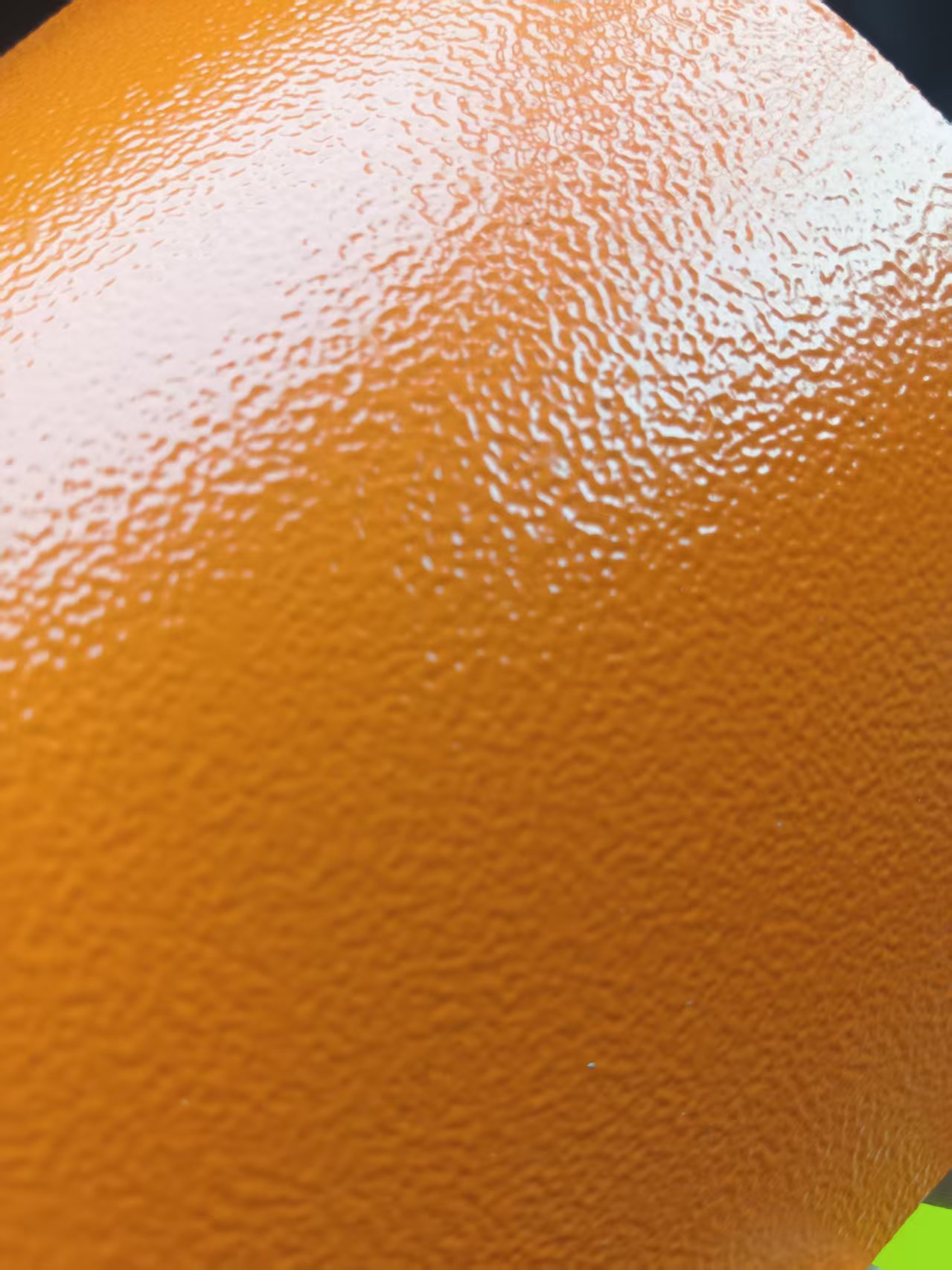

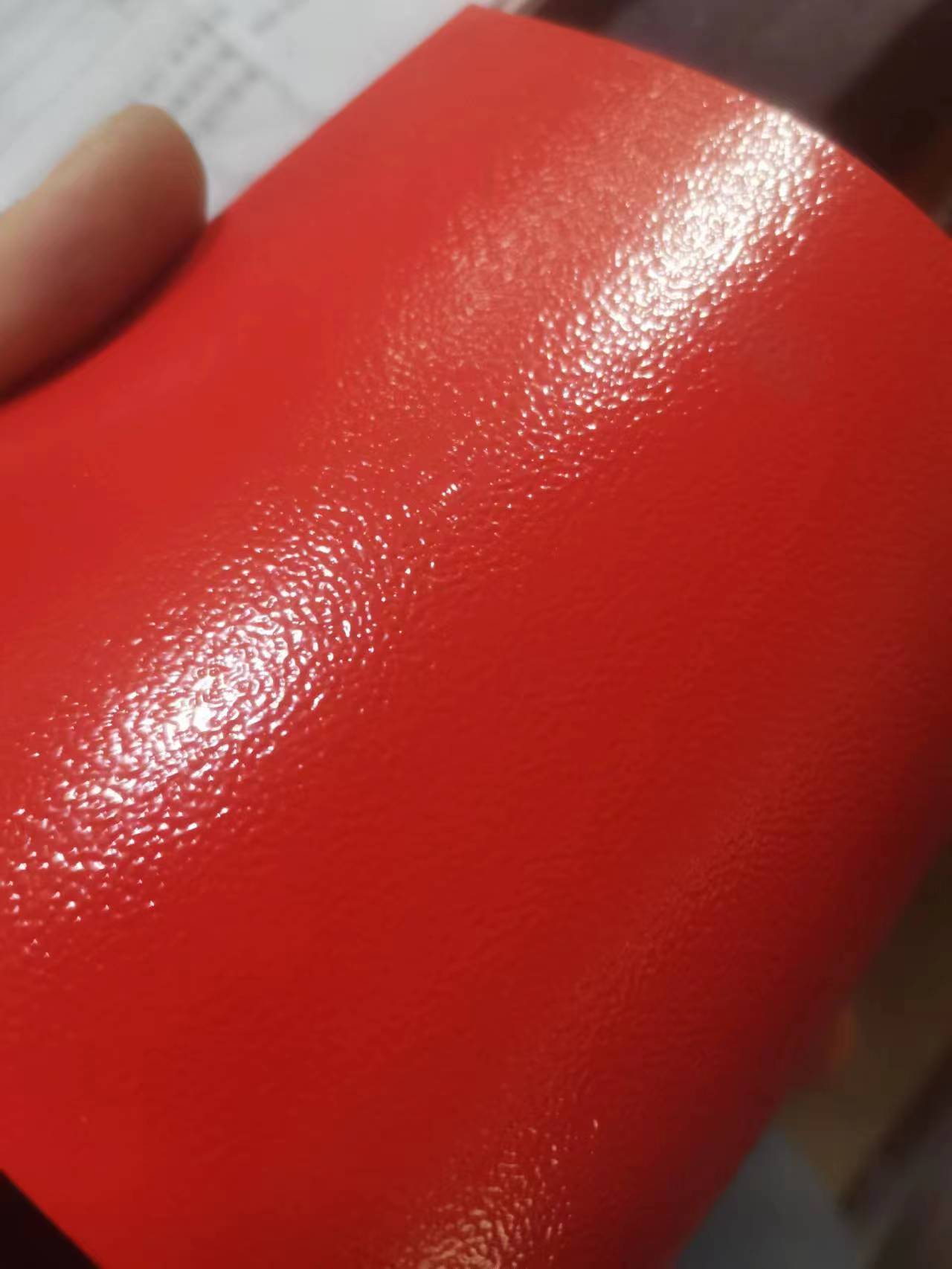

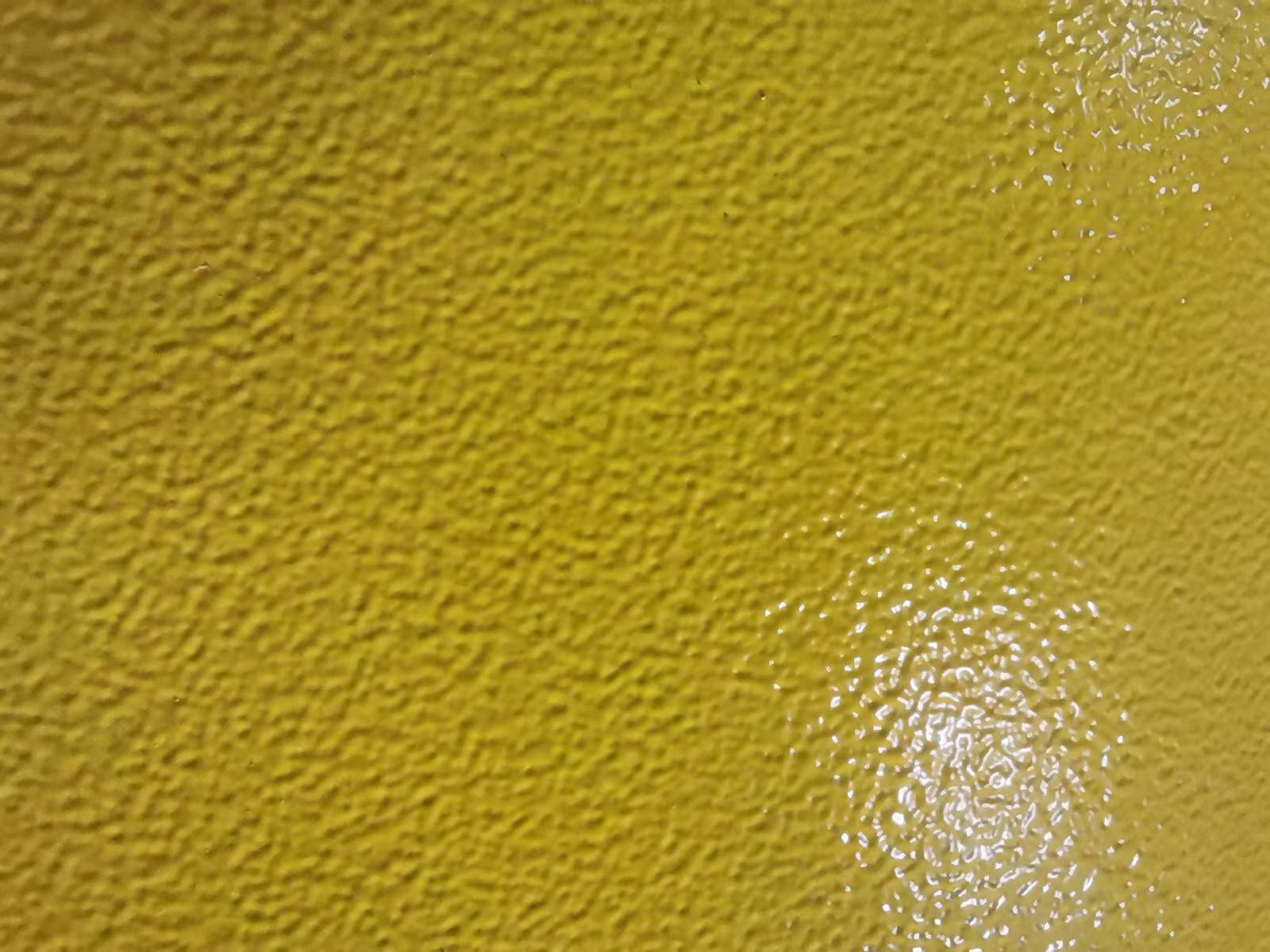

本产品为户外专用橘纹粉末涂料，属于无溶剂静电喷涂型美术涂料，固化后表面形成均匀细腻的橘皮状凹凸纹理，兼具装饰性与防护性。产品不含挥发性有机化合物（VOC），环保无污染，具备优异的耐候性、抗紫外线（UV）、耐盐雾及耐高低温性能，能有效掩盖基材表面微小划痕、凹陷等喷涂瑕疵，广泛适用于各类户外金属构件的长效涂装保护。
核心特点：无溶剂环保、耐候抗UV、纹理均匀、遮盖性强、附着力优异、防腐耐用，适配多种户外复杂环境（如露天、沿海、高温、低温区域）。
二、适用范围
本产品专为户外金属基材设计，主要应用于以下场景及构件：
• 交通设施：高速护栏、交通标识牌、路灯杆、公交站台金属构件；
• 建筑建材：户外铝型材、钢结构幕墙、围栏、防盗网、百叶窗；
• 健身与农机：户外健身器材、农机设备车架、电动车/摩托车车架；
• 装备制造：各种机械设备、电力装备等；
• 其他：户外配电箱、通讯基站金属外壳、船舶辅助金属构件等。
三、技术参数
项目 | 技术指标 | 检测标准 |
外观 | 均匀粉末，无结块、无杂质，颜色与样板一致，橘纹纹理均匀 | 目测 |
粒径分布 | 30-40μm为主，180目筛余≤5% | GB/T 19077.1 |
固化条件 | 工件表面温度180℃，保温15-20min（可根据膜厚微调） | GB/T 21782.1 |
干膜厚度 | 推荐70-100μm（可根据防腐需求调整） | GB/T 13452.2 |
附着力（百格测试） | 0级（无脱落、无划痕蔓延） | GB/T 9286 |
耐候性（QUV-B） | 500h 失光率<15%，无粉化、开裂、泛黄 | GB/T 1865 |
盐雾试验（中性） | 1000h 划叉处腐蚀蔓延<2mm | GB/T 1771 |
冲击强度 | 50kg·cm 无剥落、无裂纹 | GB/T 1732 |
光泽（60°） | 亚光/半亚光，20-40GU（常规款） | GB/T 9754 |
四、使用方法
1. 基材前处理（关键步骤，直接影响涂层附着力与防腐效果）
• 钢铁基材：先进行脱脂处理（去除表面油污、灰尘）→ 清水冲洗干净 → 铁/锌磷化处理 → 再次水洗 → 烘干（表面无水分、无锈迹）；
• 镀锌基材：脱脂 → 水洗 → 铬化/无铬钝化处理 → 烘干；
• 铝型材：脱脂 → 水洗 → 铬化/阳极氧化处理 → 烘干；
• 注意：基材表面需干燥、无油污、无锈迹、无杂质，否则会导致涂层脱落、起泡。
2. 粉末喷涂
• 设备：采用高压静电喷枪，电压调节为60-90kV，出粉量根据喷涂需求灵活调整；
• 喷涂距离：喷枪与基材表面距离控制在15-25cm，均匀移动喷枪，避免局部喷涂过厚或过薄；
• 环境要求：喷涂环境需清洁、干燥，温度15-30℃，相对湿度≤70%，避免粉尘、水汽混入。
3. 固化处理
• 将喷涂后的工件放入固化炉，升温至工件表面温度180℃，保温15-20min；
• 严禁固化温度过高（超过190℃），否则会导致橘纹纹理变平、涂层黄变、脆化；严禁温度过低或保温时间不足，否则会导致固化不完全，涂层附着力差、易脱落；
• 固化完成后，自然冷却至室温即可。
五、注意事项
• 储存：产品需存放于≤30℃干燥、通风、阴凉的库房，远离火源、热源，避免阳光直射和潮湿环境；密封保存，防止结块、受潮，保质期为12个月（自生产之日起），过期后需重新检测合格方可使用；
• 操作安全：喷涂时需佩戴防护口罩、防护眼镜、耐溶剂手套，避免粉末吸入呼吸道、接触皮肤和眼睛；操作区域需保持通风良好，严禁吸烟，配备灭火器材；
• 施工禁忌：基材前处理不彻底严禁喷涂；喷涂时避免与其他类型粉末涂料混合使用；固化炉温需提前校准，确保温度均匀；
• 纹理调整：若需调整橘纹粗细，可在专业技术人员指导下微调橘纹剂用量，切勿自行随意添加，以免影响涂层性能；
• 废料处理：喷涂过程中产生的废粉，经筛选、检测合格后可重新使用；不可使用的废粉需按环保要求妥善处理，严禁随意丢弃；
• 特殊环境：沿海、高腐蚀地区，建议采用厚膜喷涂（80-100μm），并加强基材前处理，提升防腐效果。
六、常见问题及解决方法
常见问题 | 产生原因 | 解决方法 |
橘纹纹理不均、粗细不一 | 1. 橘纹剂分散不良；2. 挤出温度波动；3. 喷涂距离、电压不一致；4. 粉末粒径分布不均 | 1. 优化预混工艺，确保橘纹剂均匀分散；2. 校准挤出设备，保持恒温挤出；3. 统一喷涂参数，匀速移动喷枪；4. 选用粒径合格的粉末 |
涂层户外使用后粉化、泛黄 | 1. 未采用超耐候聚酯树脂及UV吸收剂、光稳定剂体系；2. 选用了锐钛型TiO₂颜料；3. 固化温度过高 | 1. 更换超耐候聚酯体系粉末，补充UV/HALS复合光稳定体系；2. 选用金红石型TiO₂颜料；3. 校准固化炉温，避免超温 |
涂层附着力差、易脱落 | 1. 基材前处理不到位（有油污、锈迹）；2. 固化温度不足或保温时间不够；3. 喷涂膜厚过厚 | 1. 重新进行基材前处理，确保表面干净干燥；2. 调整固化参数，延长保温时间；3. 控制喷涂膜厚在推荐范围 |
涂层起泡、针孔 | 1. 基材表面有水分、油污；2. 喷涂环境湿度太大；3. 粉末受潮结块 | 1. 烘干基材，去除表面水分和油污；2. 降低喷涂环境湿度；3. 更换未受潮的粉末，结块粉末需粉碎筛选后检测使用 |
固化后涂层脆化、易开裂 | 1. 固化温度过高或保温时间过长；2. 树脂与固化剂配比不当 | 1. 调整固化参数，降低温度或缩短保温时间；2. 选用配比合格的粉末产品 |
七、选型建议
• 沿海、高腐蚀地区：优先选用纯聚酯超耐候体系产品，搭配厚膜喷涂（80-100μm）及完整的基材前处理，提升耐盐雾性能；
• 对橘纹纹理有特殊要求（粗细、疏密）：可联系厂家进行定制，小试确认纹理效果后再批量使用；
• 环保要求高（如RoHS、无重金属）：选用HAA固化体系产品，替代TGIC体系，满足环保标准；
• 低温户外环境：选用耐低温改性产品，避免涂层在低温下脆化、开裂。
八、售后服务
1. 本产品质量符合国家相关标准，若出现产品质量问题（如结块、性能不达标），可凭购买凭证联系厂家退换货；
2. 提供专业技术支持，如需施工指导、纹理调整、问题排查等服务，可联系厂家技术人员；
3. 联系方式：（可根据实际情况填写厂家电话、地址、邮箱）。
备注：本说明书内容基于常规使用场景，具体施工参数可根据基材类型、环境条件及客户需求，在专业技术人员指导下调整。
|（注：文档部分内容可能由 AI 生成)
